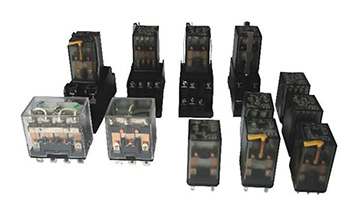

時間繼電器是一種繼電保護設備，其主要是利用電磁原理或機械原理實現延時控制電路。也可以說時間繼電器是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。下面我們來了解一下時間繼電器的工作原理，分類和接線圖。
 一、分類
1.按工作原理分類
按其工作原理的不同，時間繼電器可分為空氣阻尼式時間繼電器、電動式時間繼電器、電磁式時間繼電器、電子式時間繼電器等。
(1)空氣阻尼式時間繼電器
利用空氣通過小孔時產生阻尼的原理獲得延時。其結構由電磁系統、延時機構和觸頭三部分組成。電磁機構為雙口直動式，觸頭系統為微動開關，延時機構采用氣囊式阻尼器。
(2)電子式時間繼電器
電子式時間繼電器是利用RC電路中電容電壓不能躍變，只能按指數規律逐漸變化的原理，即電阻尼特性獲得延時的。
特點：延時范圍廣，*長可達3600 S，精度高，一般為5%左右，體積小，耐沖擊震動，調節方便。
(3)電動機式時間繼電器
電動機式時間繼電器是利用微型同步電動機帶動減速齒輪系獲得延時的。
特點：延時范圍寬，可達72小時，延時準確度可達1%，同時延時值不受電壓波動和環境溫度變化的影響。
電動機式時間繼電器的延時范圍與精度是其他時間繼電器無法比擬的，其缺點是結構復雜、體積大、壽命低、價格責，準確度受電源頻率影響。
(4)電磁式時間繼電器。
電磁式時間繼電器是利用電磁線圈斷電后磁通緩慢衰減的原理使磁系統的銜鐵延時釋放而獲得觸點的延時動作原理而制成的，它的特點是觸點容量大，故控制容量大，但延時時間范圍?。壬圆?，主要用于直流電路的控制中。
2.按延時方式分類
根據其延時方式的不同，時間繼電器又可分為通電延時型和斷電延時型兩種。
(1)通電延時型時間繼電器
在獲得輸入信號后立即開始延時，需待延時完畢，其執行部分才輸出信號以操縱控制電路；當輸入信號消失后，繼電器立即恢復到動作前的狀態。
(2)斷電延時型時間繼電器
恰恰相反，當獲得輸入信號后，執行部分立即有輸出信號；而在輸入信號消失后，繼電器卻需要經過一定的延時，才能恢復到動作前的狀態。
二、時間繼電器的工作原理：
時間繼電器是一種利用電磁原理或機械原理實現延時控制的控制電器。簡單來說就是在繼電器的線圈上串了一個帶時間控制的電路模塊，通電后電路模塊使繼電器線圈保持了你設定的時間通電后斷電的功能。
 三、時間繼電器接線圖
有朋友說如何用小型繼電器控制交流接觸器，我們進接個一個微型繼電器控制接觸器的自鎖電路，首先我們看這個運作中的電路。繼電器得電接觸器才會得電吸合形成自鎖電路。下面我們一起來看時間繼電器接線圖。

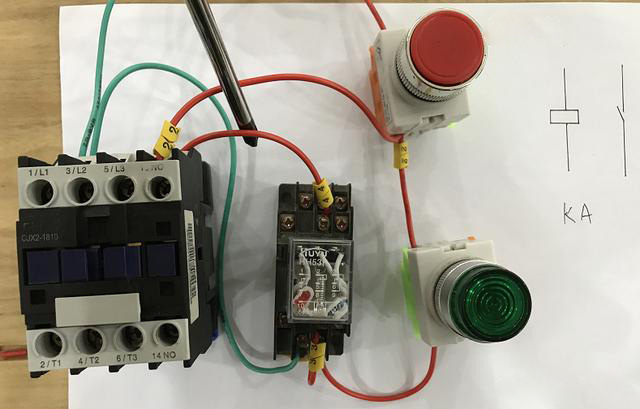

 1.零線分別進接觸器和繼電器線圈，2號線：紅色線火線進停止按鈕常閉，常閉出來兩根線一根進啟動按鈕，一根接觸器常開。

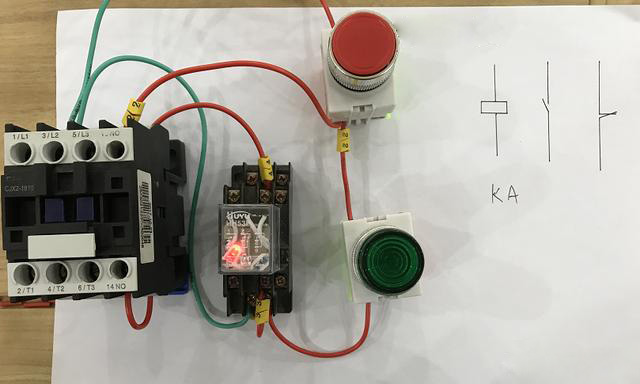

 2.3號線啟動按鈕出來兩根線一根進繼電器線圈用來啟動繼電器，同時并聯一根到繼電器的常開觸點，控制接觸器的吸合。

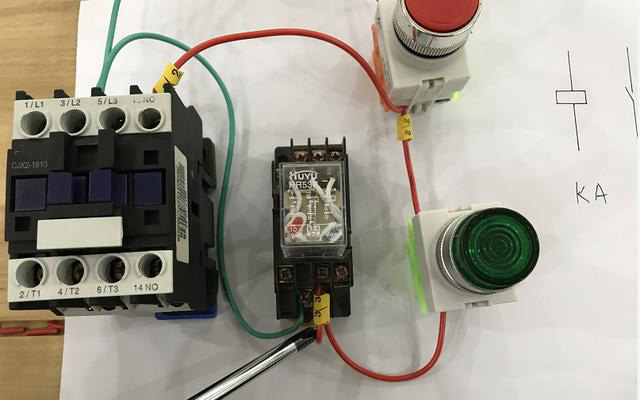

 3.4號線，繼電器常開出來進接觸器的線圈A2。當繼電器得電吸合的同時，交流接觸得電吸合。

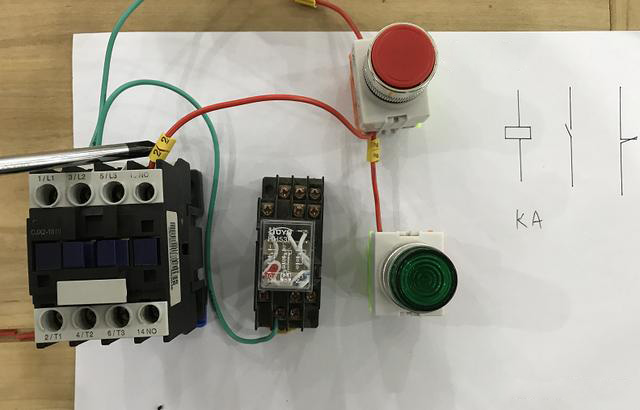

 4.接觸器下端的A2與接觸器輔助觸點常開連起來，自鎖作用。這就繼電器如何控制接觸器的吸合。感謝大家閱讀我是小豆，感謝平臺讓我們更好的交流學習。
 總結:以上就是關于時間繼電器的工作原理，時間繼電器的分類和時間繼電器接線圖的全部內容。 |
  |
